传感器连接 PLC的接线方式

传感器连接 PLC，核心是 分数字量（开关量）和模拟量，再按传感器线制、NPN/PNP 类型匹配 PLC 输入。

一、数字量传感器（接近/光电开关等）

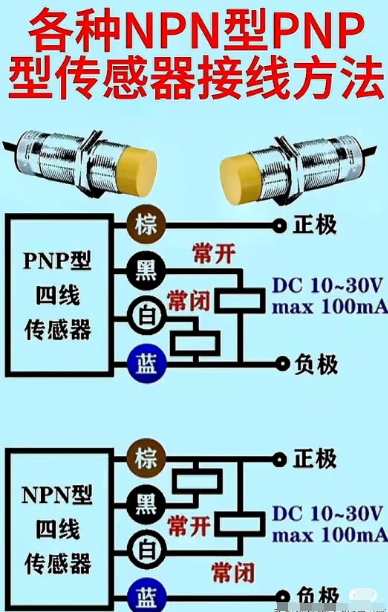

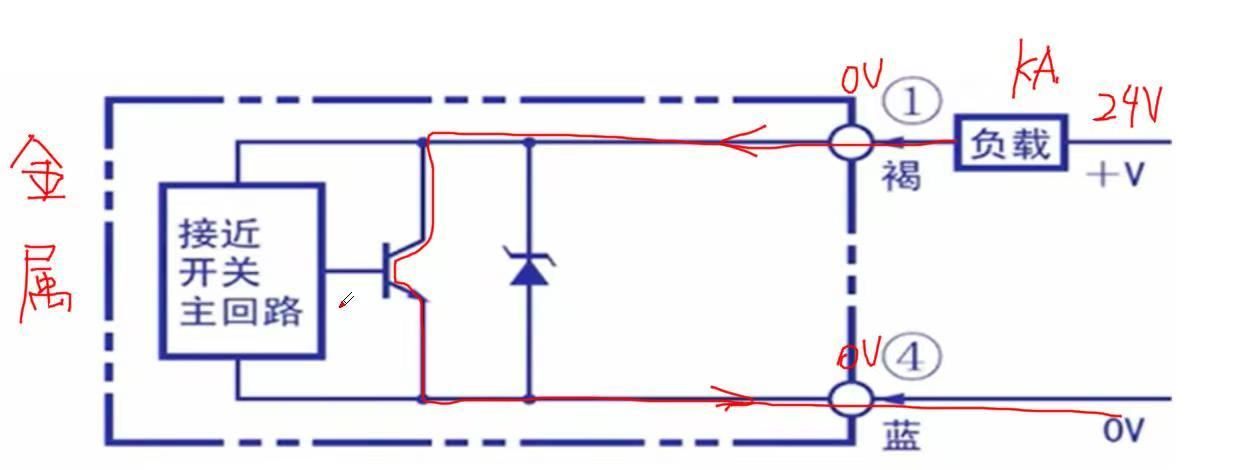

1. 两线制（棕+蓝）

- 棕（+24V） → PLC 输入点（I0.0）
- 蓝（0V） → PLC COM 端

2. 三线制 NPN（最常用）

- 棕（+24V） → +24V
- 蓝（0V） → 0V
- 黑（信号） → PLC 输入点（I0.1）
- PLC COM 端 → 0V

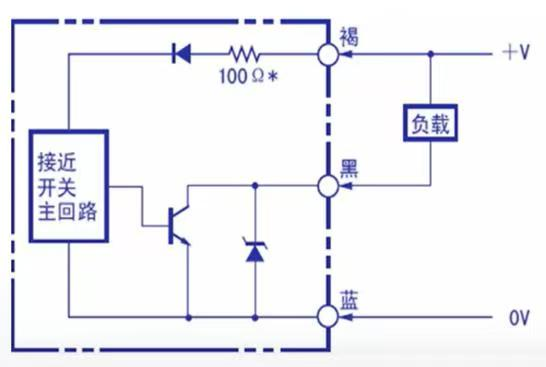

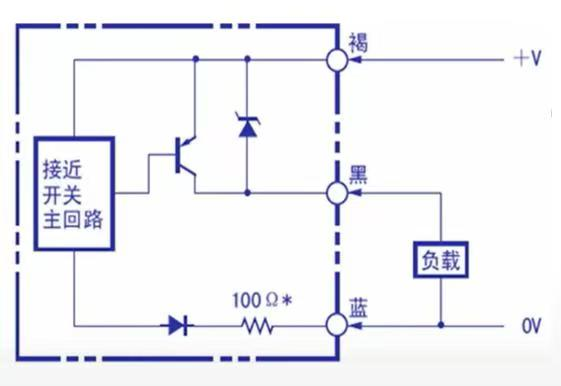

3. 三线制 PNP

- 棕（+24V） → +24V
- 蓝（0V） → 0V
- 黑（信号） → PLC 输入点（I0.2）
- PLC COM 端 → +24V

二、模拟量传感器（温度/压力/流量等）

1. 电流型（4–20mA，两/三/四线）

- 4–20mA → 串接 PLC AI+、AI−
- 供电：三线/四线 另接 +24V / 0V

2. 电压型（0–5V / 0–10V）

- V+ → AI+
- V− / GND → AI− / M

3. 热电阻（PT100）

- 接专用 RTD 模块：A/B/C 对应接线

三、关键要点（必看）

- 类型匹配- NPN 传感器 → PLC 漏型（SINK）（COM 接 0V）
- PNP 传感器 → PLC 源型（SOURCE）（COM 接 24V）
- 不匹配加 中间继电器 转换
- 供电- 常用 DC 24V，严禁接 220V 强电
- 抗干扰- 用 屏蔽双绞线，屏蔽层 单端在 PLC 侧接地
- 信号线与动力线分开走线
- 保护- 外部电源时加 保险丝（1A 以下）
- 长距离加 信号隔离器

四、快速判断

1. 看传感器标签：NPN / PNP / 4–20mA / 0–10V
2. 数字量 → 接 PLC DI 点；模拟量 → 接 AI 模块
3. 三线 NPN：黑接 I，COM 接 0V
4. 三线 PNP：黑接 I，COM 接 24V
5. 4–20mA：直接串 AI+ / AI−
